MELite?
MELite作為AUX轉場的延伸及擴展,使得AUX母線有了預覽功能,現在你可以用AUX輸出實現等同于PGM/PST的功能。HVS-490預制了兩組MELites,通過HVS-49IO選配卡可擴展到4組,加上可自由指派的FLEXaKEY,最終使得2M/E的HVS-490實現了6M/E的功能。
在AUX轉場(包括鍵)時可以監看預覽畫面。此功能可以滿足更多的現場制作需求。
為了滿足更多的制作需求,切換時可以將MELite設置在M/E母線的前端(直接疊加多種特效)。
每級M/E可單獨指派給完全獨立的背景并使用不同的轉場效果(包括鍵),并用同一個操作面板統一執行。

FLEXaKEY?
FLEXaKEY是一個特殊性質的Keyer,此設計可以讓切換臺的使用更加靈活。4個獨立的FLEXaKEY為操作者提供了在M/E母線和Keyer基礎上更多的操作。FLEXaKEY可以和M/E母線進行配合使用,也可以配合任意AUX母線使用,使得切換臺可以適應多種多樣的轉播需求。
系統內置的4個FLEXaKEY可以自由指派到M/E或AUX母線,組合使用可在一級M/E上同時使用8個Keyers (4 keyers + 4 FLEXaKEYs)。
可直接在AUX母線上實現畫中畫功能,并且可以把FLEXaKEY當作上游鍵在MELite上使用。
HVS-490可以使用FLEXaKEY以創建多功能視頻墻的效果。

DVEs
在轉場效果中選擇,支持100種劃向轉場效果,并提供16個2.5D DVE效果,例如旋轉、透視、縮放等。同時也支持一些例如馬賽克、散焦等特殊效果。

可擴展的輸入/輸出
標配支持16路視頻輸入,可擴展到40,9路輸出(包含1路HDMI),可擴展到22(包含2路HDMI)。在4K模式下*,可支持8/10輸入和6/7輸出(包含2個HDMI),詳見“選配件”部分說明。
*4K模式需要選購HVS-49IO和HVS-49EXP4K。
標配多畫面輸出
HVS-490提供了3路多畫面輸出,每個最多支持16分割顯示。超過10種分割方式可選。為操作者和其他使用人員提供了理想的監看環境。支持通過HDMI2.0 (Level B)輸出4K監看,在一個屏幕上可監看四個畫面:3個多畫面顯示和一個PGM信號,最多可在一個4K屏幕上顯示49個分屏畫面。

AES數字音頻輸入/輸出*
支持4通道AES (8聲道) 平衡或非平衡音頻輸入/輸出。
支持對視頻中的AES音頻進行加嵌/解嵌,通過系統內置的采樣率轉換可實現音頻同步。
*需要選購HVS-49AES。
2SI/SQD 4K 模式*
支持1080/59.94p/50p/29.97p/25p格式,切換臺可處理4路4K攝像機的3G-SDI(Level A)信號并按2SI或者SQD的方式輸出。
*需選購HVS-49EXP4K和HVS-49IO。
4K系統配置舉例
HVS-490的設計充分考慮了4K升級的使用環境,通過選配的擴展卡可支持4K下最大10路輸入和7路輸出。并且通過特有的AUX母線擴展技術使切換臺在4K模式下具備了1-1.5M/E的功能。

舞臺現場轉播
HVS-490配置了難以置信的強大功能,使之可以對應舞臺現場和大型活動轉播等各種需要臨時快速搭建的場合。事件存儲和宏命令功能可以使準備工作變得更加簡單。使用MELite可使用單一切換臺完成多個現場大屏的獨立切換工作。極大的簡化了設備需求,在保障了視頻制作簡單的同時使操作者能更加集中精力,減少了誤操作的可能。

轉播車和衛星車
功能強大的HVS-490非常適合在空間有限的小型轉播車和衛星車上使用。HVS-490為直播或錄播提供了豐富的功能。內置的幀同步器和多畫面分割器可以減少車內設備的數量,通過FOR-A的多面板控制技術,可以使用單一系統讓多個操作人員分別對應不同的播出任務,例如一個人負責現場活動的舞臺,另一個人負責網絡直播的切換。

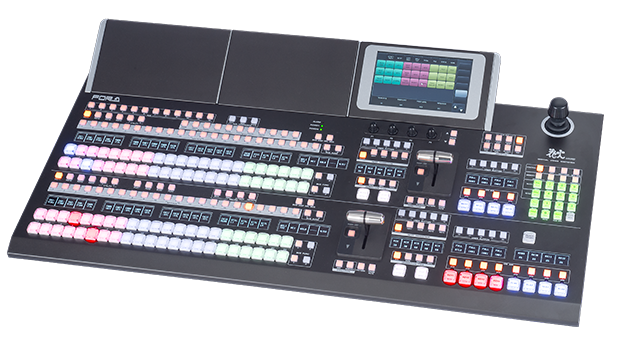

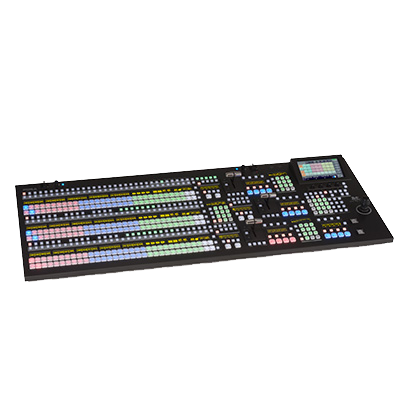

支持多種操作面板
可根據您的需求選擇HVS-492ROU、HVS-492OU、HVS-492WOU這三種型號的操作面板。配有自定義RGB發光 按鍵和OLED源名顯示屏,可對輸入信號的種類以及按鍵功能選擇不同的亮燈顏色進行區分。操作面板上帶有的7 英寸的觸屏GUI 可使操作性能提高,使控制更加精準。各種設定皆可通過三軸(XYZ)搖桿、菜單控制旋鈕和鍵盤 直接輸入。用戶按鍵分布在操作面板的重要部位,可實現使豐富多彩的自定義設置。通過SD卡可以保存或載入配 置文件和靜幀。HVS-1200 配有內置網絡服務器,更能實現遠程設置、操作和預覽。



選配件
軟件
● HVS-49EXP4K:增加對4K (3840 x 2160/59.94p, 50p,2SI/SQD)格式的輸入和輸出的支持*
* 需要安裝HVS-49IO
● HVS-49ED:編控器接口軟件,增加對編輯控制協議的支持(BVS/DVS,GVG)
● HVS-49SD:SD擴展軟件,增加對SD (625/50i, 525/60i) 信號格式的支持
擴展卡
在三個插槽中安裝擴展板卡增加接口數量或擴展需要的功能
● HVS-49IO:3G/HD-SDI 輸入/輸出, HDMI 輸出卡
單卡可支持16路3G/HD-SDI輸入,8路輸出和1路HDMI輸出。所有輸入帶幀同步,4路輸入帶有上變換,標清圖像可以在內部按高清圖像進行處理。當輸入為3G-SDI信號時兼容Level A和B信號。(Level B信號自動轉換為L(zhǎng)evel A)
● HVS-100DI-A:3G/HD-SDI 輸入卡
單卡可支持4通道3G/HD-SDI輸入,所有輸入帶幀同步,2路輸入帶上變換。兼容3G-SDI的Level A和B 信號格式。(Level B信號自動轉換為L(zhǎng)evel A.)
● HVS-100DO:3G/HD/SD-SDI 輸出卡
單卡可支持2通道3G/HD/SD-SDI*12輸出。所有輸出帶下變換,高清和標清圖像可同時輸出
● HVS-100AI:模擬視頻輸入卡
單卡可支持2通道模擬視頻信號輸入。輸入接口2為專用接口(附帶轉換線)。每個輸入可選擇模擬復合和模擬分量
● HVS-100AO:模擬視頻輸出卡
單卡可支持2通道模擬視頻信號輸出。輸出接口2為專用接口(附帶轉換線)。每個輸出可選擇模擬復合和模擬分量
● HVS-100PCI:PC (HDMI/VGA) 輸入卡
單卡帶有HDMI和VGA接口,兩個輸入通道可同時使用。
● HVS-100PCO:PC (HDMI/VGA) 輸出卡
單卡帶有HDMI和VGA接口,兩個輸出通道可同時使用。
其他選配件
● HVS-AUX16A/AUX16C/AUX32A/AUX64A:AUX母線遙控操作面板
16及32按鍵型號為1U尺寸,64按鍵型號為2U。通過以太網最多可
連接10個AUX單元??砂葱枨鬄槊總€(gè)按鍵指定需要的功能
● HVS-49SSD240G:SSD擴展選配件
存儲靜幀和動畫的SSD
● HVS-49PSM/49PSO:冗余電源
HVS-49PSM HVS-490主機用冗余電源
HVS-49PSO HVS-491OU, HVS-492ROU, HVS-492OU 或 HVS-492WOU用冗余電源
